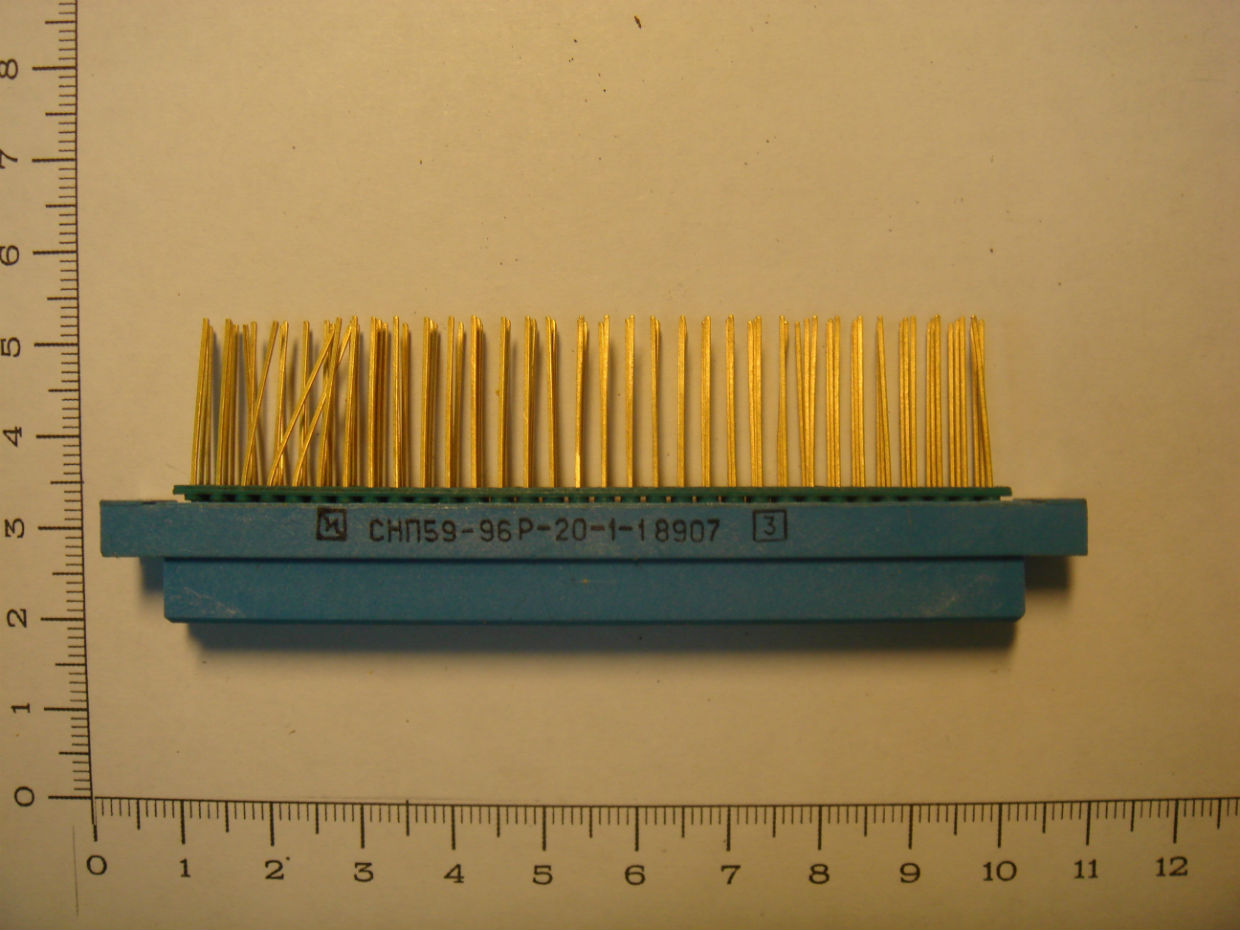

    СНП 59-96 розетка

    Цена на новые: 2791.83 руб.
    Цена на б/у: 2079.02 руб.
    шт. Добавить Задать вопрос
    Описание
    Характеристики

    Надежный и дорогой разъем СНП 59-96 относится к серии СНП – соединители ножевые печатного монтажа. Розетка имеет 96 гиперболоидных гнезд, расположенных в три ряда по 32 штуки. Конструкция гнезд обеспечивает плотный надежный охват ножевых контактов вилки.

    Контактная группа разъема имеет золотое покрытие, что также способствует надежной работе соединителя. Встретить его можно в самой разной аппаратуре гражданского и специального назначения.

    ООО «Радуга» принимает розетки СНП 59-96 по высоким закупочным ценам. Коннектор можно не выпаивать, а просто аккуратно вырезать из платы, не повредив контакты. Гарантируем быструю полную оплату. Оказываем консультации.

    Соединители СНП59-96/94х11В-23-1-В электрические низкочастотные прямоугольные малогабаритные для печатного монтажа врубного сочленения.
    Применяются для соединения и разъединения электрических цепей в блоках управления атомных станций, вычислительных комплексах, в приборостроении и автоматизированных системах управления.
    Предназначены для работы в электрических цепях постоянного, переменного и импульсного токов при напряжении до 250В, 400В, 1000В (в зависимости от контактности) и силе тока до 2А.
    Соединители СНП59 состоят из двух частей: вилки или розетки.
    Вилка и розетка изготавливается косвенного соединения в отверстия печатной платы или для объёмного монтажа с прямыми или угловыми контактами.
    Покрытие контактов - серебро или золото.
    Метод монтажа - пайка.
    Вилки соединителей СНП59 могут сочленяться с розетками как СНП59, так и СНО64.
    Соединители устойчивы к воздействию морского тумана, плесневых грибов, инея, росы и солнечной радиации.
    Соединители СНП59 предназначены для внутреннего монтажа и изготавливаются во всеклиматическом исполнении «В».

    Категория качества: «ОТК», «ВП».

    Технические условия:

    • приёмка «1» Ке0.364.043ТУ;
    • приёмка «5» НЩ0.364.061ТУ.

    Гарантийный срок хранения соединителей СНП59 - 15 лет со дня изготовления.

    Гарантийная наработка:

    • 10000 часов во всех режимах и условиях, допускаемых ТУ;
    • 130000 часов в облегчённом режиме.

    Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

    Основные технические характеристики соединителей СНП59
    Общие характеристики соединителей СНП59
    Тип соединителя: прямоугольный, низкочастотный, для печатного монтажа
    Климатическое исполнение: всеклиматическое
    Состав соединителя: вилка (штырь), розетка (гнездо)
    Вид корпуса: блочный (приборный)
    Конструктивное исполнение: для печатного монтажа
    Покрытие контактов: золото, серебро
    Способ монтажа проводов: объемный, пайкой
    Монтаж: внутренний
    Технические параметры соединителей СНП59
    Общее количество контактов: 16, 32, 48, 64
    Сопротивление электрического контакта, не более, Ом: 0,015
    Рабочий ток на контакт, не более, А: 2
    Максимальное рабочее напряжение, В:
    - при шаге контактов 2,5 мм:

    250
    Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: 5000
    Синусоидальная вибрация:
    - диапазон частот, Гц:
    - ускорение, м/с2 (g):

    1....2000
    100 (10)
    Механический удар, одиночного действия с ускорением, м/с2 (g): 5000 (500)
    Механический удар, многократного действия с ускорением, м/с2 (g): 400 (40)
    Атмосферное пониженное давление, Па (мм.рт.ст.): 399,9 (3)
    Рабочая температура окружающей среды, °C: от -60 до +100
    Повышенная относительная влажность воздуха при температуре 35°C, %: 98
    Минимальная наработка, часов: 10000
    Количество сочленений-расчленений: 500
    Срок сохраняемости, лет: 15
