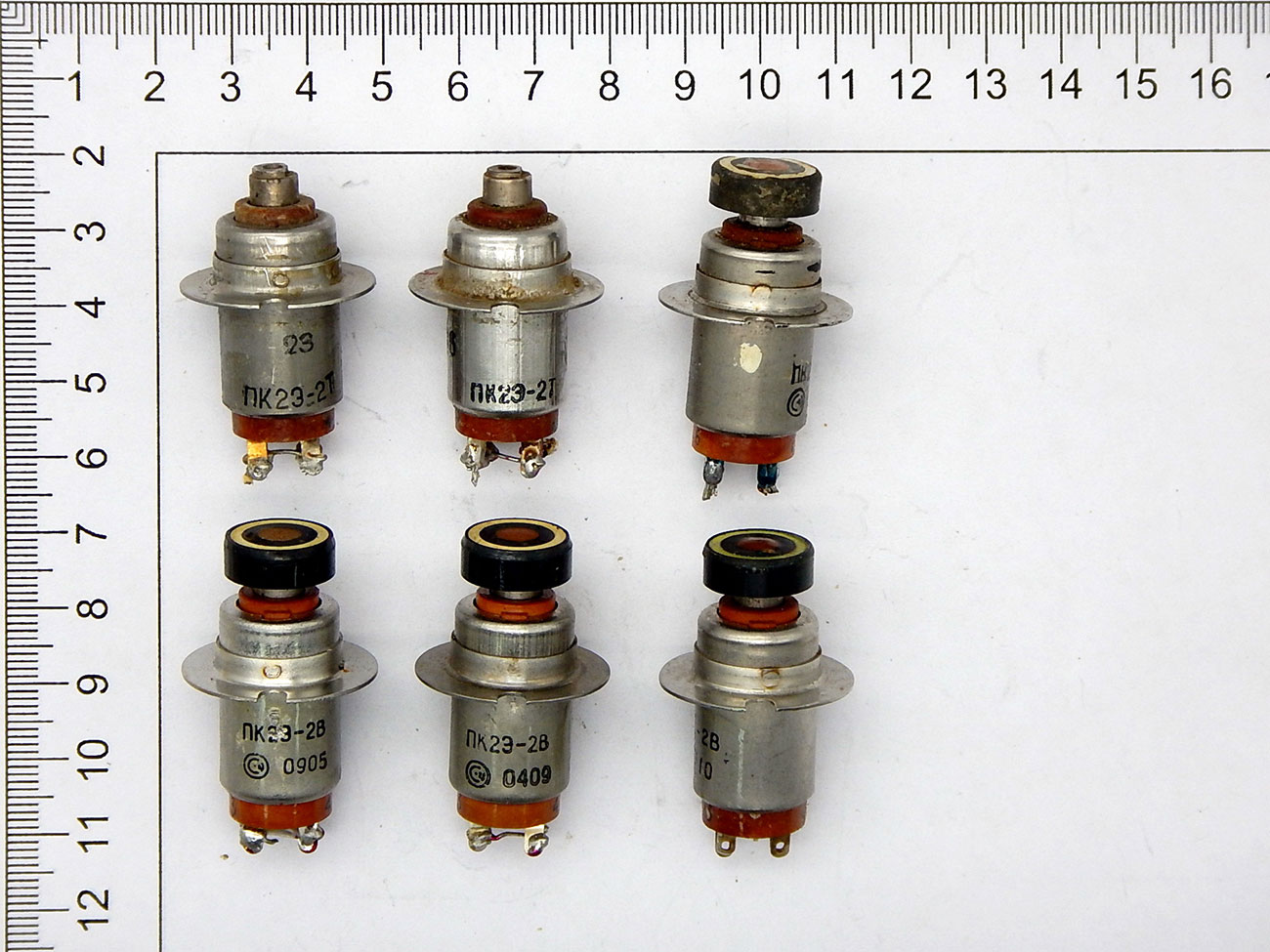

    ПК23-2В

    Безналичный расчет: 387.86 руб.
    Наличный расчет: 368.37 руб.
    шт. Добавить Задать вопрос
    Описание
    Характеристики

    Кнопочные переключатели ПК23-2В рассчитаны на объемный монтаж, используются для коммутации электрических цепей постоянного и переменного тока при напряжении до 250 В и токе до 1 А. Применяются в радиоэлектронной аппаратуре специального назначения. В кнопке для ее подсветки установлена миниатюрная лампа накаливания.

    Контактная группа переключателя содержит золото и серебро. В частности, о содержании золота можно судить по желтому цвету выводов. Вы можете сдать переключатели в любом состоянии, новые и б/у.

    ООО «Радуга» осуществляет прием радиодеталей с драгметаллами на выгодных для наших клиентов условиях. Мы гарантируем высокие закупочные цены и оперативную выплату вознаграждения.

    Кнопки ПК23-2В с двумя замыкающими контактами без фиксации со световой индикации для объёмного монтажа.

    Предназначены для коммутации электрических цепей постоянного и переменного тока при напряжении не более 250 В и силе тока до 1,0 А.

    Используется для работы в радиоэлектронной и радиотехнической аппаратуре специального назначения.

    Переключатели изготавливают с кнопками пяти цветов:

    • белый (наличие цифры «1» в обозначении);
    • красный (наличие цифры «2» в обозначении);
    • зелёный (наличие цифры «3» в обозначении);
    • жёлтый (наличие цифры «4» в обозначении);
    • прозрачный (наличие цифры «5» в обозначении).

    В качестве светового элемента используется миниатюрная лампа накаливания типа СМН-9-60 ИФМР.675100.001ТУ (напряжение питания 9 В) или СМН-10-55 ИФМР.675100.001ТУ (напряжение питания 10 В).

    Кнопки ПК23 изготавливаются для внутреннего монтажа во всеклиматическом исполнении «В».

    Категория качества: «ВП».

    Технические условия: для кнопок с приёмкой «5» АГ0.360.026 ТУ.

    Гарантийный срок хранения кнопок ПК23-2В - 15 лет со дня приёмки представителем заказчика.

    Минимальная наработка:

    • 10000 часов во всех режимах и условиях, допускаемых ТУ.
    • 35000 часов в облегчённом режиме.

    Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

    Расшифровка условного обозначения:

    • ПК23-2В
    • ПК - переключатель кнопочный;
    • 23 - порядковый номер разработки;
    • 2 - вариант цвета клавиши (1, 2, 3, 4 или 5);
    • В - климатическое исполнение В.
    Основные технические и эксплуатационные характеристики переключателей кнопочных ПК23
    Сопротивление контакта, не более, Ом 0,01
    Электрическая прочность изоляции, В 750
    Сопротивление изоляции, МОм, не менее 1000
    Усилие переключения, Н: 1,96… 4,9
    Рабочая температура окружающей среды, °C от -60 до +70
    Гарантийный срок с даты изготовления, лет: 15
    Масса, г 20
    Электрические режимы коммутации переключателей кнопочных ПК23
    Род тока Вид нагрузки Напряжение, В Ток, А Мак-я коммутируемая
    мощность, Вт (ВхА)
    Кол-во циклов
    переключений в НКУ
    не менее не более не менее не более
    постоянный активная 1х10-4 0,02 1х10-6 0,01 36 150000
    постоянный активная 0,02 36 0,01 0,5 36 75000
    постоянный активная 0,02 36 0,5 1 36 5000
    постоянный индуктивная 1х10-4 36 1х10-6 0,5 36 25000
    постоянный индуктивная 0,02 36 0,5 1 36 3000
    переменный активная 1х10-4 250 1х10-6 0,5 36 50000
    переменный активная 0,02 36 0,5 1 36 5000
    переменный индуктивная 1х10-4 250 1х10-6 0,5 36 25000
    переменный индуктивная 0,02 36 0,5 1 36 3000
